H.E.L 材料合成工藝研究—PolyBLOCK 自動(dòng)平行合成儀

材料合成工藝是材料科學(xué)和工程領(lǐng)域中的一個(gè)重要研究方向，旨在通過精確調(diào)控合成條件來優(yōu)化材料的性能和應(yīng)用效果。這種研究不僅涉及基礎(chǔ)科學(xué)原理，還與工業(yè)生產(chǎn)中的實(shí)際應(yīng)用密切相關(guān)。

常用合成工藝研究條件包括：

溫度和壓力控制：通過精確控制反應(yīng)溫度和壓力，可以調(diào)節(jié)材料的結(jié)晶度、粒徑和形貌。例如，在制備納米材料時(shí)，溫度和壓力的微小變化可能導(dǎo)致粒徑和形貌的顯著不同。

攪拌速度和混合方式：攪拌速度和混合方式影響反應(yīng)物的均勻性和反應(yīng)速率。例如，在制備Mg(OEt)?顆粒時(shí)，攪拌速度的調(diào)整可以顯著影響顆粒的聚集狀態(tài)和堆積密度。

溶劑選擇：溶劑的極性、沸點(diǎn)和溶解性對(duì)材料的合成過程和最終性能有重要影響。例如，非極性溶劑（如正己烷）可以調(diào)節(jié)成核速率和粒徑。

分散劑和表面活性劑：添加分散劑或表面活性劑可以改善顆粒的分散性，減少團(tuán)聚。例如，硅油的高粘度有助于顆粒的均勻分散，從而獲得更均勻的形貌。

催化劑：使用催化劑可以加速反應(yīng)速率，提高反應(yīng)選擇性，降低反應(yīng)溫度和壓力。例如，碘（I?）常用于催化鎂與乙醇的反應(yīng)，生成Mg(OEt)?。

當(dāng)前，這一領(lǐng)域正在快速發(fā)展，研究者們不斷探索新的合成方法和材料性能優(yōu)化策略，以滿足工業(yè)應(yīng)用的高要求。未來，綠色合成技術(shù)和多尺度結(jié)構(gòu)設(shè)計(jì)將成為研究的重點(diǎn)方向。

案例：通過添加正己烷和硅油來調(diào)整氧化鎂顆粒的形貌和堆積密度研究

Lan, Z., & Lu, Y. (2020). Tailoring morphology and bulk density of magnesium ethoxide particles by adding n-hexane and silicone oil. Particuology, 53, 168–174.

背景:

鎂乙氧化物（Mg(OEt)?）是一種重要的有機(jī)金屬材料，廣泛應(yīng)用于陶瓷、催化劑和農(nóng)藥領(lǐng)域，尤其是作為聚乙烯和聚丙烯合成中Ziegler-Natta催化劑的載體。為了提高催化劑的性能，需要制備出形貌均勻、粒徑小且堆積密度高的Mg(OEt)?顆粒。然而，傳統(tǒng)的制備方法難以同時(shí)滿足這些要求。本研究旨在開發(fā)一種簡單、可控的合成策略，通過調(diào)節(jié)溶劑環(huán)境來調(diào)控Mg(OEt)?顆粒的形貌和堆積密度，以實(shí)現(xiàn)高性能聚烯烴產(chǎn)品的高效生產(chǎn)。

研究方法：通過添加正己烷（n-hexane）和硅油（silicone oil）來調(diào)控鎂乙氧化物（Mg(OEt)?）顆粒的形貌和堆積密度

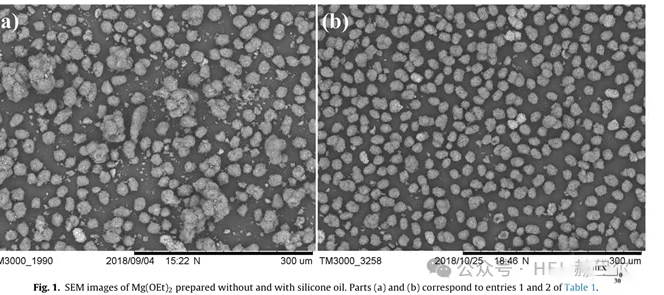

• 硅油的加入顯著改善了顆粒的分散性，減少了團(tuán)聚。


• 當(dāng)硅油與乙醇的質(zhì)量比為2:3時(shí)，顆粒的相對(duì)跨度因子（RSF）從1.46降低到0.75，粒徑（D50）從18.1 μm降低到14.3 μm。

• 硅油的高粘度有助于顆粒的均勻分散，但過高的硅油比例會(huì)導(dǎo)致顆粒團(tuán)聚和堆積密度降低。

正己烷的影響：

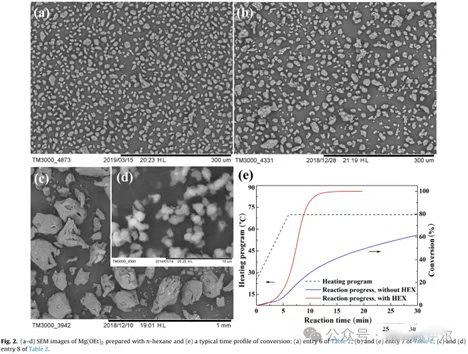

• 正己烷的加入顯著降低了顆粒的粒徑（D50從18.08 μm降低到8.72 μm），并提高了堆積密度（從0.28 g/cm3增加到0.51 g/cm3）。

• 正己烷通過調(diào)節(jié)溶劑的極性，加速了Mg(OEt)?種子的沉淀速率，從而形成更小的初級(jí)顆粒。

• 正己烷的比例增加會(huì)進(jìn)一步提高堆積密度，但過高的比例會(huì)導(dǎo)致顆粒團(tuán)聚。

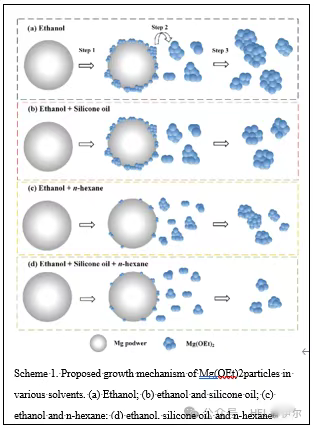

協(xié)同作用機(jī)制：

• 硅油和正己烷的協(xié)同作用可以調(diào)控Mg(OEt)?顆粒的形貌和堆積密度。

• 通過調(diào)整硅油和正己烷的比例，可以制備出粒徑在5-30 μm、堆積密度在0.2-0.7 g/cm3之間的均勻顆粒。

結(jié)論：

• 正己烷的作用：通過調(diào)節(jié)溶劑的極性，加速M(fèi)g(OEt)?種子的沉淀速率，形成更小的初級(jí)顆粒。

• 硅油的作用：通過提高溶劑的粘度，改善顆粒的分散性，減少團(tuán)聚。

• 協(xié)同作用：正己烷和硅油的協(xié)同作用可以制備出形貌均勻、粒徑小且堆積密度高的Mg(OEt)?顆粒。

• 實(shí)驗(yàn)結(jié)果：通過優(yōu)化硅油和正己烷的比例，成功制備出粒徑約為7 μm、堆積密度為0.55 g/cm3的Mg(OEt)?顆粒，這些顆粒具有均勻的形貌和良好的分散性。

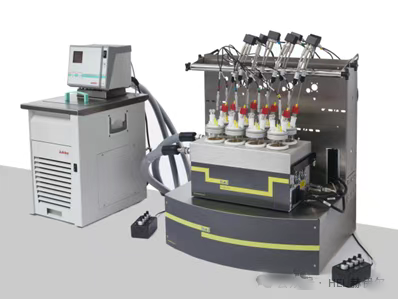

實(shí)驗(yàn)方法：實(shí)驗(yàn)采用HEL PolyBLOCK 自動(dòng)平行高壓反應(yīng)器

以監(jiān)控和控制反應(yīng)溫度、壓力、攪拌速度以及進(jìn)氣或排氣。反應(yīng)條件：70°C，1000 rpm，根據(jù)實(shí)驗(yàn)設(shè)計(jì)調(diào)整，溶劑：乙醇（EtOH）、正己烷（n-hexane）和硅油（silicone oil）

實(shí)驗(yàn)步驟：

將鎂粉、正己烷和部分乙醇加入反應(yīng)釜中，同時(shí)進(jìn)行氮?dú)庵脫Q。

依次將碘的乙醇溶液和硅油泵入反應(yīng)釜。

升高溫度開始反應(yīng)，通過降低溫度和壓力停止反應(yīng)，并取出反應(yīng)產(chǎn)物。

用正己烷洗滌反應(yīng)產(chǎn)物，通過過濾分離，干燥后得到Mg(OEt)?顆粒。

Hazard Evaluation Laboratories

成立于1987年，總部設(shè)在倫敦，在中國、美國、德國、意大利、印度擁有分公司。全資的赫伊爾商貿(mào)（北京）有限公司于 2020年在北京設(shè)立。H.E.L最初是一家過程工藝優(yōu)化及反應(yīng)危害評(píng)估的專業(yè)咨詢機(jī)構(gòu)，對(duì)研究機(jī)構(gòu)和生產(chǎn)企業(yè)承接工藝過程研發(fā)項(xiàng)目；同時(shí)提供安全咨詢，包括事故調(diào)查、HAZOP研究、安全設(shè)施的設(shè)計(jì)及制度管理等。目前，H.E.L是全球首屈一指的過程工藝及安全專業(yè)咨詢機(jī)構(gòu)，同時(shí)已經(jīng)發(fā)展成為一家致力于為客戶提供專業(yè)的過程工藝優(yōu)化及反應(yīng)危害評(píng)估設(shè)備的國際集團(tuán)企業(yè)。

關(guān)于綠綿科技

　　2001年成立的北京綠綿科技有限公司(簡稱：綠綿科技)以體現(xiàn)客戶服務(wù)價(jià)值為宗旨，以專業(yè)精神和技能為廣大實(shí)驗(yàn)室分析工作者提供樣品前處理、樣品制備及分析、實(shí)驗(yàn)數(shù)據(jù)精確分析和管理的全面解決方案，致力于協(xié)助客戶提高分析檢測(cè)的效率和水平。

　　主要代理產(chǎn)品：GC/MS/MS,LC/MS/MS新機(jī)租賃業(yè)務(wù)/LUMTECH循環(huán)制備液相/靜音型雙頻超聲清洗/Knauer研發(fā)，中試和生產(chǎn)脂質(zhì)納米顆粒（LNP)碰撞噴射混合器系統(tǒng)/冰點(diǎn)滲透壓儀、液相/超高壓液相色譜儀、在線SPE液相色譜儀/法國F-DGSi氮?dú)?，超高純氫氣氣體發(fā)生器，液氮發(fā)生器/Cytiva生命科學(xué)設(shè)備/LabOS實(shí)驗(yàn)室運(yùn)營系統(tǒng)/MassWorks準(zhǔn)確質(zhì)量數(shù)測(cè)定及分子式識(shí)別系統(tǒng)/MsMetrix氣質(zhì)香精香料分析軟件/Sin-QuEChERS農(nóng)殘凈化柱/制藥企業(yè)質(zhì)量回顧性報(bào)告系統(tǒng)（QRS)/英國赫伊爾生物反應(yīng)器，電池絕熱量熱、催化劑合成。

2025-YJ04-07/53
