H.E.L 鋰電池熱失控研究 —BTC-500 大電池絕熱量熱儀

近年來，電動汽車和儲能系統中的鋰離子電池安全事故頻發，引起了公眾的廣泛關注。例如，2021年4月，中國北京大紅門的一起25MWh儲能系統爆炸事故導致多人傷亡。這些事故凸顯了鋰離子電池安全問題的嚴重性，迫切需要深入研究以提高電池的安全性。

隨著電動汽車和儲能系統的廣泛應用，對鋰離子電池的能量密度和安全性提出了更高的要求。研究熱失控機制和排氣氣體的爆炸特性，有助于開發更安全、更可靠的電池技術。鋰離子電池是一個復雜的電化學系統，涉及多種材料和反應機制。深入研究熱失控過程中的物理和化學變化，有助于揭示電池失效的內在機制，為電池設計和安全防護提供科學依據。

案例：從鋰離子電池固有安全性能和排氣爆炸危害兩方面全面剖析了鋰離子電池熱失控問題

Wei, G., Huang, R., Zhang, G., Jiang, B., Zhu, J., Guo, Y., Han, G., Wei, X., & Dai, H. (2023). A comprehensive insight into the thermal runaway issues in the view of lithium-ion battery intrinsic safety performance and venting gas explosion hazards. Applied Energy, 349, 121651.

背景:鋰離子電池因其高能量密度、長循環壽命和相對較低的自放電率，被廣泛應用于電動汽車（EVs）、消費電子和大規模儲能系統（ESS）。然而，隨著電池能量密度的不斷提高，電池安全問題日益突出。熱失控是鋰離子電池的一種災難性失效模式，通常由機械濫用、電氣濫用和熱濫用引起，表現為溫度急劇上升、電壓陡降、可燃有毒氣體釋放、噴射火和爆炸等。這些現象不僅會損壞電池本身，還可能引發火災和爆炸，對人員和財產安全構成嚴重威脅。

研究方法：實驗對象：研究使用了商業尺寸的鋰離子電池，包括LFP和不同鎳含量的NCM電池，以及微過充電的電池單元。

實驗設備：使用絕熱加速量熱儀（ARC）觸發電池的熱失控，并收集排氣氣體進行氣相色譜分析。

實驗步驟：所有電池樣本被充電至100%的荷電狀態（SoC），然后在ARC中進行絕熱條件下的熱失控測試。測試過程中收集電池表面溫度、電壓和排氣氣體等數據。

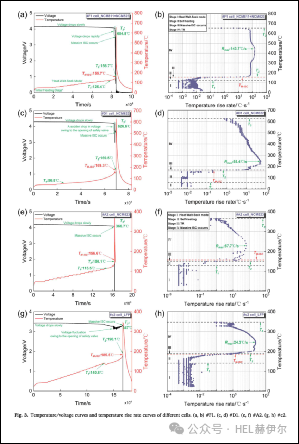

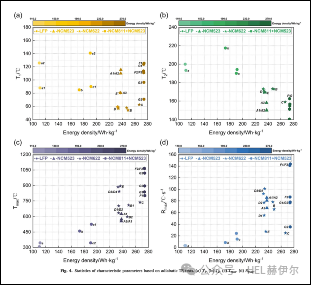

實驗結果：熱失控特征參數：通過分析電池在熱失控過程中的電熱響應曲線，提取了多個特征參數，包括自加熱溫度（T1）、熱失控觸發溫度（T2）、最大溫度（Tmax）和最大溫升率（Rmax）。

電池安全性能評估：基于上述特征參數，提出了電池安全性能的評估方法，包括熱失控容忍度（TR tolerance）和熱失控危險性（TR hazards）兩個指標。

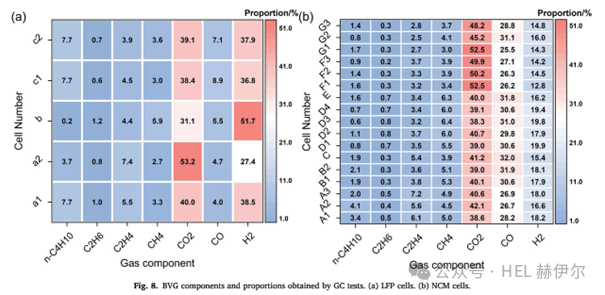

排氣氣體成分和爆炸特性：通過氣相色譜分析，確定了排氣氣體的主要成分，包括氫氣（H2）、一氧化碳（CO）、二氧化碳（CO2）和烴類氣體。并計算了排氣氣體的爆炸下限（LEL）。

結論：電池內在安全性能：

• LFP電池顯示出比NCM電池更高的熱失控容忍度，而NCM電池的熱失控危險性更高，且隨著鎳含量的增加而加劇。

• 微過充電導致NCM電池的熱失控容忍度和危險性降低，但對排氣氣體的LEL值影響不大。

排氣氣體爆炸危險性：

• LFP電池的排氣氣體中氫氣和烴類氣體含量較高，LEL值較低，表明其排氣氣體爆炸風險更高。

• NCM電池的排氣氣體中CO和CO₂含量較高，LEL值隨著鎳含量的增加而增加，表明高鎳含量的NCM電池排氣氣體爆炸風險較低。

電池安全設計建議：

• 在電池模塊和電池組級別，應通過合理設計排氣閥和特定流量的氣流沖洗來稀釋排氣氣體濃度，以降低爆炸風險。

• 在下一代電池安全保護設計中，可以應用“熱電分離”概念，即電池極柱和安全閥分布在相對或相鄰的兩側，結合定向壓力釋放通道，顯著避免因排氣混合物引起的二次爆炸危害。

熱失控實驗：使用HEL BTC-500大電池絕熱加速率量熱儀進行進行絕熱條件下的熱失控測試。

• 所有電池樣本被充電至100%的荷電狀態（SoC），使用恒流-恒壓（CC-CV）充電協議（在上限截止電壓下恒壓充電，直到電流低于0.05C）。

• 在測試前，將電池用加熱絲包裹，以實現均勻加熱，并懸掛在ARC腔室的蓋子上。然后用螺栓密封ARC腔室。

• 在電池表面和腔室內布置多個K型熱電偶，用于監測電池在熱失控過程中的表面溫度和環境溫度。同時，通過電壓采樣線連接電池極耳，記錄電池電壓。

• 在ARC的壓力釋放閥上連接一個鋁塑氣體采樣袋，用于收集熱失控后釋放的氣體。
